ترانسمیتر چیست و چگونه کار میکند؟
ترانسمیتر چیست؟
ترانسمیتر (Transmitter) یکی از اصلیترین تجهیزات در حوزه ابزار دقیق و اتوماسیون صنعتی است که وظیفه انتقال اطلاعات اندازهگیریشده از سنسورها به سیستم کنترل را بر عهده دارد. اگر برای شما سؤال است که ترانسمیتر چیست، باید گفت این دستگاه کمیتهای فیزیکی مانند فشار، دما، سطح و دبی را دریافت کرده و آنها را به سیگنالهای استاندارد الکتریکی مانند 4 تا 20 میلیآمپر یا سیگنال دیجیتال تبدیل میکند. سپس این اطلاعات به تجهیزاتی مانند PLC، DCS یا نمایشگرهای صنعتی ارسال میشوند تا فرآیند کنترل و مانیتورینگ با دقت بالا انجام شود. بهطور کلی، ترانسمیتر نقش واسطه میان سنسورها و سیستمهای کنترلی را دارد و یکی از حیاتیترین تجهیزات در صنایع مختلف محسوب میشود.
ترانسمیتر چگونه کار میکند؟
نحوه عملکرد ترانسمیتر به این صورت است که ابتدا یک سنسور، کمیت فیزیکی موردنظر مانند فشار، دما، سطح یا دبی را اندازهگیری میکند. این مقدار خام معمولاً قابل استفاده مستقیم برای سیستمهای کنترلی نیست؛ به همین دلیل ترانسمیتر وارد عمل میشود و اطلاعات دریافتی از سنسور را به سیگنال استاندارد الکتریکی تبدیل میکند. رایجترین نوع این سیگنال در صنعت، جریان 4-20mA است که امکان انتقال دقیق اطلاعات را حتی در فواصل طولانی فراهم میکند. در نهایت، این سیگنال به سیستمهای کنترلی مانند PLC یا DCS ارسال میشود تا فرآیند مانیتورینگ، کنترل و اتوماسیون صنعتی انجام شود.
سنسور (Sensor)
سنسور بخش اولیه در عملکرد ترانسمیتر است و وظیفه تشخیص و اندازهگیری کمیتهای فیزیکی را بر عهده دارد. برای مثال، سنسور فشار میزان فشار سیال را اندازهگیری میکند یا سنسور دما تغییرات حرارتی را تشخیص میدهد. دقت عملکرد ترانسمیتر تا حد زیادی به کیفیت و نوع سنسور وابسته است.
تبدیل سیگنال (Signal Conversion)
پس از اندازهگیری، اطلاعات سنسور بهصورت سیگنال خام تولید میشود. ترانسمیتر این دادهها را پردازش کرده و به سیگنال استاندارد و قابلفهم برای تجهیزات کنترلی تبدیل میکند. این فرآیند باعث کاهش نویز، افزایش دقت و انتقال مطمئن اطلاعات در محیطهای صنعتی میشود.
سیگنال 4-20mA چیست؟
سیگنال 4-20mA استاندارد رایج در ابزار دقیق و اتوماسیون صنعتی است. در این روش، مقدار 4 میلیآمپر نشاندهنده حداقل مقدار اندازهگیری و 20 میلیآمپر نشاندهنده حداکثر مقدار است. استفاده از این استاندارد باعث میشود اطلاعات با دقت بالا و کمترین تأثیرپذیری از نویز الکتریکی منتقل شوند.
انتقال اطلاعات به PLC و DCS
پس از تبدیل سیگنال، ترانسمیتر اطلاعات را به سیستمهای کنترلی مانند PLC و DCS ارسال میکند. این سیستمها دادههای دریافتی را تحلیل کرده و بر اساس آن تجهیزات صنعتی مانند شیرها، پمپها و موتورها را کنترل میکنند. به همین دلیل، ترانسمیتر نقش مهمی در کنترل فرآیندها و افزایش دقت عملکرد تجهیزات صنعتی دارد.
انواع ترانسمیتر
ترانسمیترهای صنعتی بر اساس نوع کمیتی که اندازهگیری میکنند، در مدلهای مختلفی تولید میشوند. هر کدام از این تجهیزات برای کنترل و مانیتورینگ بخشی از فرآیندهای صنعتی مورد استفاده قرار میگیرند. انتخاب نوع مناسب ترانسمیتر تأثیر زیادی در دقت اندازهگیری، کاهش خطا و عملکرد صحیح سیستمهای کنترلی دارد. در ادامه با مهمترین انواع ترانسمیتر در ابزار دقیق آشنا میشویم.

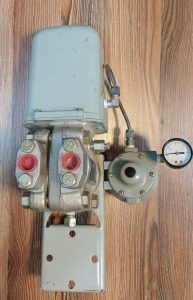

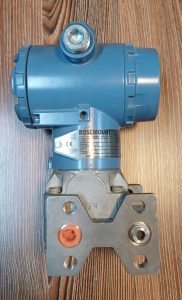

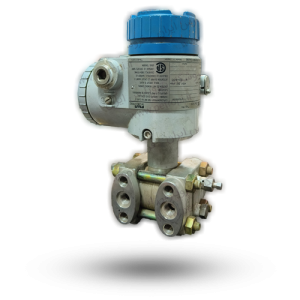

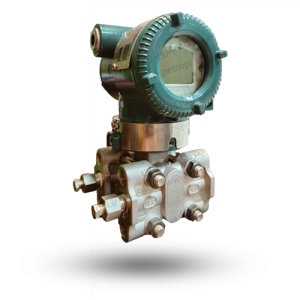

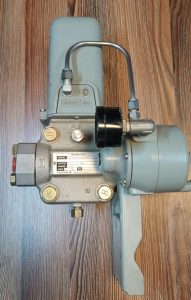

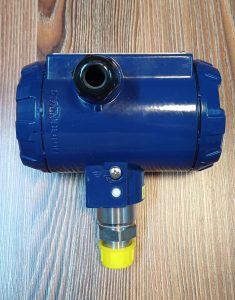

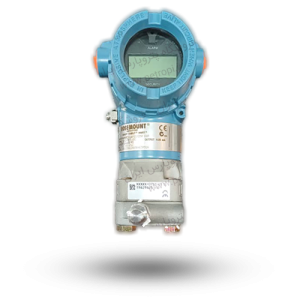

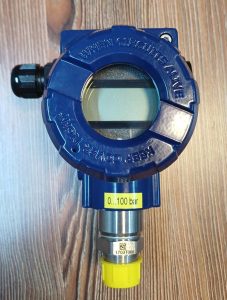

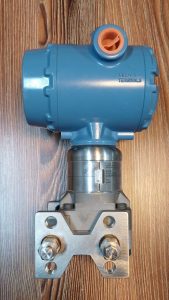

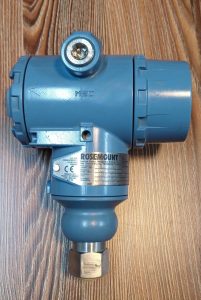

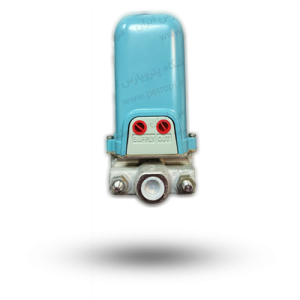

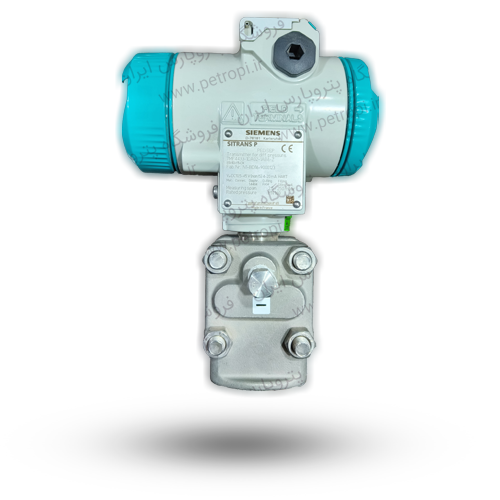

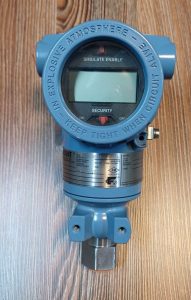

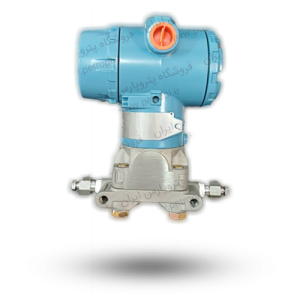

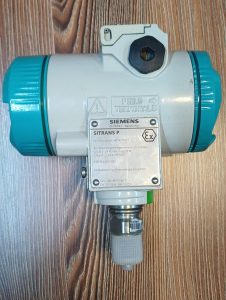

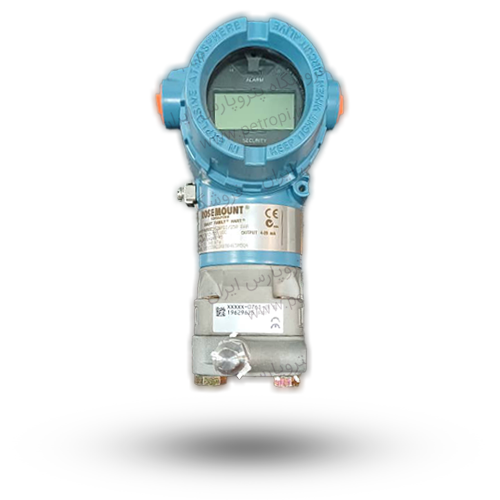

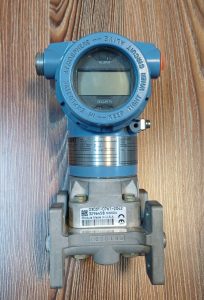

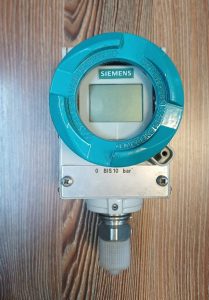

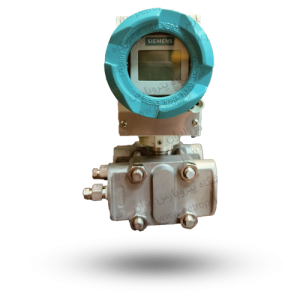

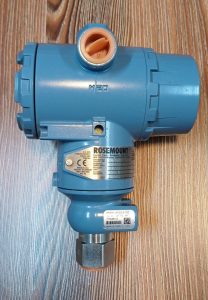

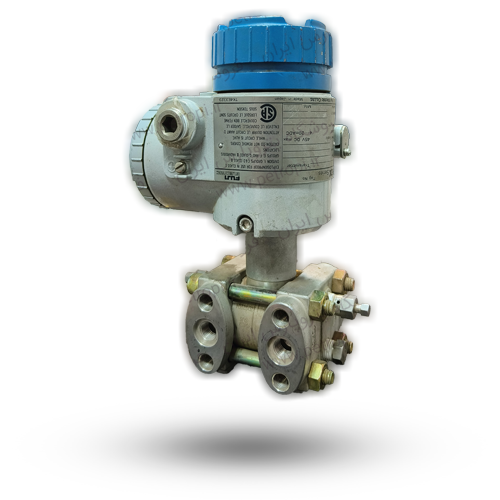

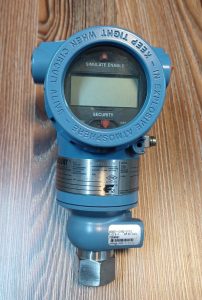

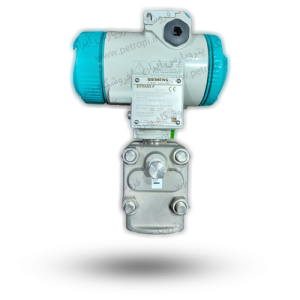

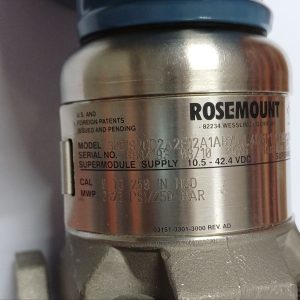

ترانسمیتر فشار | Pressure Transmitter
Pressure Transmitter برای اندازهگیری فشار گازها و مایعات در سیستمهای صنعتی استفاده میشود. این تجهیز مقدار فشار را دریافت کرده و آن را به سیگنال استاندارد الکتریکی مانند 4-20mA تبدیل میکند. ترانسمیتر فشار در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب و نیروگاهها کاربرد گستردهای دارد و نقش مهمی در کنترل ایمنی و عملکرد تجهیزات ایفا میکند.

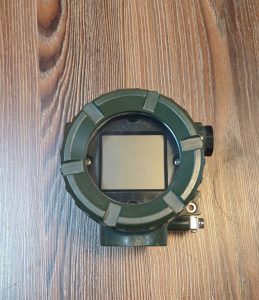

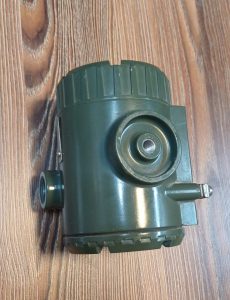

ترانسمیتر دما | Temperature Transmitter
Temperature Transmitter وظیفه اندازهگیری و انتقال اطلاعات دما را بر عهده دارد. این دستگاه معمولاً به سنسورهایی مانند RTD یا ترموکوپل متصل میشود و دادههای دمایی را به سیگنال قابلفهم برای PLC یا DCS تبدیل میکند. استفاده از ترانسمیتر دما باعث افزایش دقت کنترل فرآیندهای حرارتی و کاهش خطا در صنایع مختلف میشود.
ترانسمیتر سطح | Level Transmitter
Level Transmitter برای اندازهگیری سطح مایعات، پودرها یا مواد داخل مخازن استفاده میشود. این نوع ترانسمیتر میتواند سطح مواد را بهصورت پیوسته اندازهگیری کرده و اطلاعات را به سیستم کنترل ارسال کند. ترانسمیتر سطح در صنایع غذایی، شیمیایی، دارویی و تصفیه آب کاربرد فراوانی دارد.

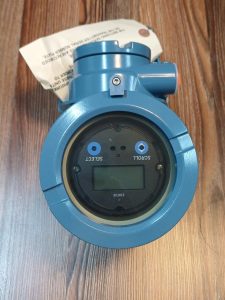

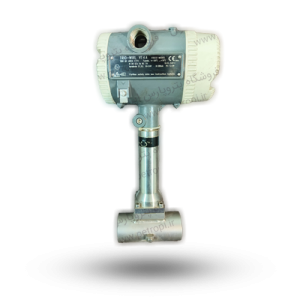

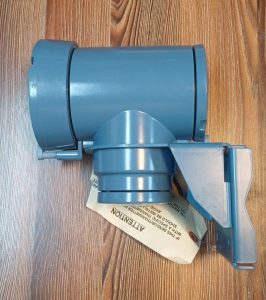

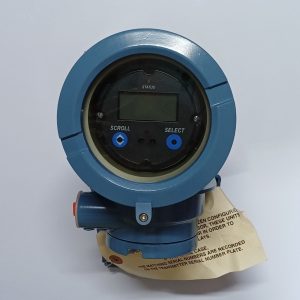

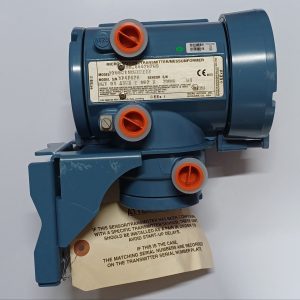

ترانسمیتر دبی | Flow Transmitter
Flow Transmitter جهت اندازهگیری میزان جریان یا دبی سیالات در خطوط لوله مورد استفاده قرار میگیرد. این تجهیز اطلاعات مربوط به حجم یا سرعت عبور سیال را دریافت کرده و به سیگنال استاندارد تبدیل میکند. ترانسمیتر دبی یکی از تجهیزات کلیدی در کنترل مصرف انرژی، مدیریت سیالات و بهینهسازی فرآیندهای صنعتی محسوب میشود.
برای مشاهده انواع ترانسمیتر صنعتی و بررسی مشخصات محصولات، به صفحه فروشگاه ترانسمیتر مراجعه کنید.
