منیفولد چیست؟ انواع منیفولد 2 شیر، 3 شیر و 5 شیر و کاربرد آنها
منیفولد (Manifold) یکی از تجهیزات مهم در سیستمهای ابزار دقیق است که برای اتصال ترانسمیترها، گیجهای فشار و سایر تجهیزات اندازهگیری به خطوط فرآیندی مورد استفاده قرار میگیرد. این تجهیز علاوه بر کنترل جریان سیال، امکان ایزوله کردن، تخلیه فشار، کالیبراسیون و انجام تعمیرات را بدون توقف کامل فرآیند فراهم میکند. منیفولدها در انواع مختلفی از جمله 2 شیر، 3 شیر و 5 شیر تولید میشوند و در صنایع نفت، گاز، پتروشیمی، نیروگاهی و بسیاری از فرآیندهای صنعتی کاربرد گستردهای دارند.
منیفولد چیست؟
منیفولد مجموعهای از چند شیر است که بهصورت یکپارچه در کنار یکدیگر قرار گرفتهاند و برای کنترل و مدیریت جریان سیال در تجهیزات ابزار دقیق استفاده میشوند. استفاده از منیفولد باعث کاهش تعداد اتصالات، افزایش ایمنی سیستم و سهولت در عملیات تعمیر و نگهداری میشود. به همین دلیل امروزه منیفولدها یکی از اجزای اصلی نصب ترانسمیترهای فشار و اختلاف فشار محسوب میشوند.
منیفولد چگونه کار میکند؟
عملکرد منیفولد بر پایه کنترل مسیر عبور سیال بین خط فرآیند و تجهیز اندازهگیری است. با استفاده از شیرهای موجود روی منیفولد میتوان جریان را قطع یا وصل کرد، فشار را تخلیه نمود و در برخی مدلها شرایط لازم برای کالیبراسیون تجهیزات را فراهم کرد. این قابلیت باعث میشود عملیات سرویس و نگهداری بدون آسیب به تجهیزات و با ایمنی بیشتر انجام شود.
انواع منیفولد ابزار دقیق
منیفولدها بر اساس تعداد شیرهای بهکاررفته در ساختار خود به چند گروه اصلی تقسیم میشوند که هرکدام کاربرد خاصی دارند.

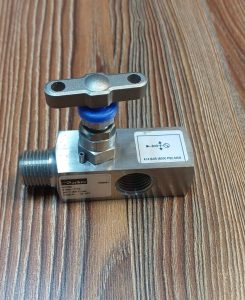

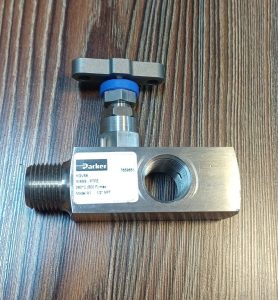

شیر سوزنی (Needle Valve)
شیر سوزنی یکی از انواع شیرآلات ابزار دقیق است که برای کنترل دقیق جریان سیالات استفاده میشود. این شیر با استفاده از یک سوزن مخروطیشکل در داخل بدنه، امکان تنظیم تدریجی و دقیق دبی سیال را فراهم میکند. شیرهای سوزنی معمولاً در سیستمهای اندازهگیری فشار، خطوط نمونهگیری، گیجها، ترانسمیترها و سایر تجهیزات ابزار دقیق به کار میروند. دقت بالا در کنترل جریان و آببندی مناسب، مهمترین مزایای این نوع شیر محسوب میشوند.

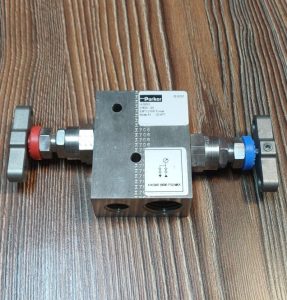

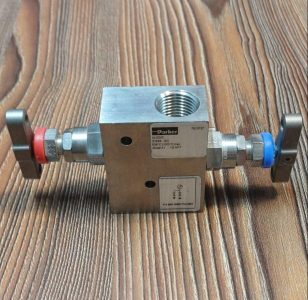

منیفولد 2 شیر (Valve Manifold 2way)
منیفولد 2 شیر معمولاً شامل یک شیر ایزوله و یک شیر تخلیه است. این نوع منیفولد بیشتر برای گیجهای فشار و ترانسمیترهای فشار مورد استفاده قرار میگیرد و امکان قطع جریان و تخلیه فشار را فراهم میکند. طراحی ساده، قیمت مناسب و نصب آسان از مهمترین مزایای این نوع منیفولد هستند.
منیفولد 3 شیر (Valve Manifold 3way)
منیفولد 3 شیر یکی از پرکاربردترین انواع منیفولد در سیستمهای ابزار دقیق است. این مدل شامل دو شیر ایزوله و یک شیر اکولایز (Equalizing Valve) بوده و معمولاً در ترانسمیترهای اختلاف فشار (Differential Pressure Transmitter) استفاده میشود. وجود شیر اکولایز امکان متعادلسازی فشار دو سمت ترانسمیتر را فراهم کرده و از آسیب دیدن تجهیز جلوگیری میکند.

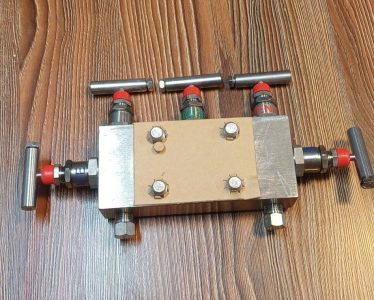

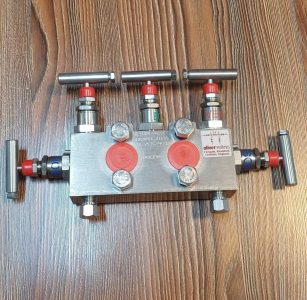

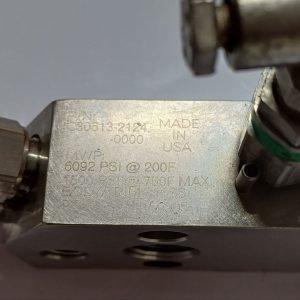

منیفولد 5 شیر (Valve Manifold 5way)
منیفولد 5 شیر علاوه بر دو شیر ایزوله و یک شیر اکولایز، دارای دو شیر تخلیه نیز است. این ساختار امکان انجام عملیات کالیبراسیون، تست و سرویس تجهیزات را با سهولت بیشتری فراهم میکند. به همین دلیل منیفولدهای 5 شیر در صنایع حساس و سیستمهایی که نیاز به دقت بالا دارند، بسیار مورد استفاده قرار میگیرند.
بهترین برندهای منیفولد ابزار دقیق
کیفیت ساخت منیفولد تأثیر مستقیمی بر عملکرد و طول عمر سیستم دارد. به همین دلیل انتخاب برند معتبر اهمیت زیادی دارد.
Oliver
اولیور یکی از شناختهشدهترین تولیدکنندگان تجهیزات ابزار دقیق در جهان است که فعالیت خود را از کشور انگلستان آغاز کرده است. محصولات این برند به دلیل کیفیت ساخت بالا، آببندی مطمئن و عملکرد پایدار در شرایط سخت صنعتی شهرت زیادی دارند. منیفولدهای Oliver در صنایع نفت، گاز، پتروشیمی، نیروگاهی و پروژههای Offshore بهطور گسترده مورد استفاده قرار میگیرند و بسیاری از مهندسان این برند را بهعنوان یکی از گزینههای ممتاز بازار میشناسند.

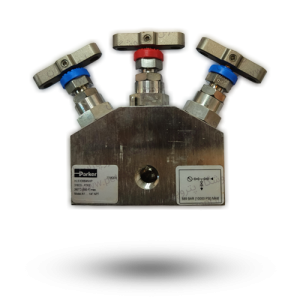

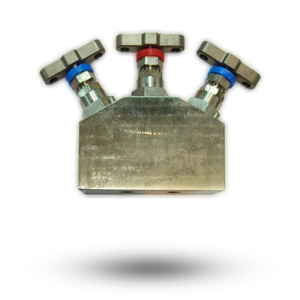

Parker
پارکر یک شرکت آمریکایی و از بزرگترین تولیدکنندگان تجهیزات کنترل سیالات و ابزار دقیق در جهان است. منیفولدهای Parker به دلیل دقت ساخت، تنوع مدلها و رعایت استانداردهای بینالمللی در بسیاری از صنایع مورد استفاده قرار میگیرند. این برند معمولاً در پروژههایی انتخاب میشود که نیاز به قابلیت اطمینان بالا و عملکرد طولانیمدت تجهیزات وجود دارد.

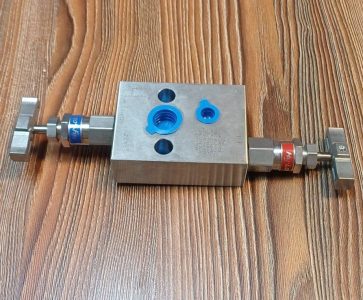

Hylok

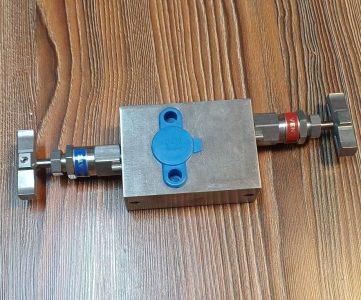

هایلوک یک برند مطرح کره جنوبی در زمینه تولید اتصالات، ولوها و منیفولدهای ابزار دقیق است. محصولات Hylok به دلیل کیفیت مناسب، قیمت رقابتی و دسترسی آسان در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرند. این برند در سالهای اخیر توانسته جایگاه قابل قبولی در بازار جهانی تجهیزات ابزار دقیق به دست آورد و به یکی از گزینههای محبوب مهندسان تبدیل شود.

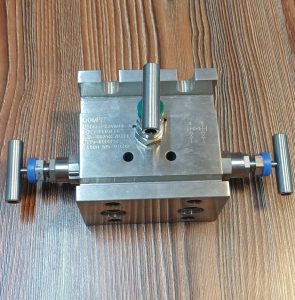

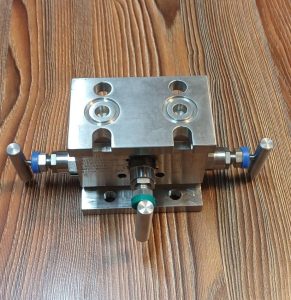

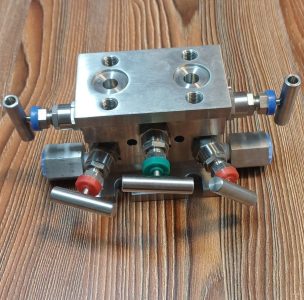

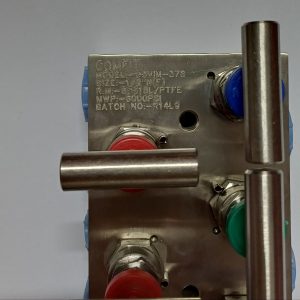

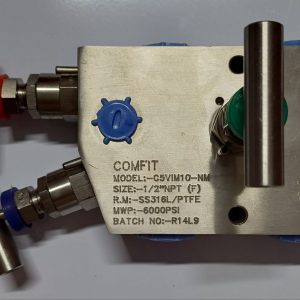

Comfit

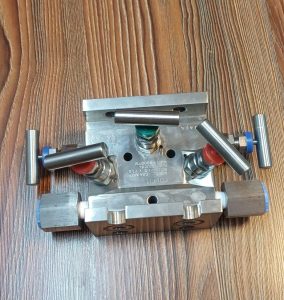

کامفیت یکی از برندهای شناختهشده در حوزه تجهیزات ابزار دقیق و منیفولدهای صنعتی است که محصولات متنوعی برای کاربردهای مختلف ارائه میدهد. منیفولدهای این برند در مدلهای 2 شیر، 3 شیر و 5 شیر تولید شده و در بسیاری از سیستمهای اندازهگیری فشار و اختلاف فشار مورد استفاده قرار میگیرند. قیمت اقتصادی و تنوع محصولات از مهمترین دلایل استقبال از این برند در پروژههای صنعتی است.
Anderson Greenwood
اندرسون گرینوود یکی از برندهای باسابقه آمریکایی در حوزه تجهیزات ابزار دقیق، شیرآلات صنعتی و تجهیزات ایمنی فشار است. این برند بهویژه در زمینه تولید منیفولدهای باکیفیت، شیرهای ایمنی و تجهیزات مورد استفاده در صنایع نفت، گاز و پتروشیمی شناخته میشود. محصولات Anderson Greenwood معمولاً در پروژههای حساس و محیطهای عملیاتی سخت مورد استفاده قرار میگیرند و به دلیل کیفیت ساخت بالا، دوام طولانی و مطابقت با استانداردهای صنعتی بینالمللی، مورد اعتماد بسیاری از شرکتهای بزرگ مهندسی و بهرهبرداری هستند.
کدام برند منیفولد بهتر است؟
انتخاب بهترین برند به نیاز پروژه بستگی دارد. اگر به دنبال بالاترین سطح کیفیت و استفاده در پروژههای حساس نفت و گاز هستید، معمولاً Oliver و Anderson Greenwood جزو گزینههای ممتاز بازار محسوب میشوند. Parker نیز به دلیل اعتبار جهانی و کیفیت بالا انتخابی مطمئن برای بسیاری از صنایع است. در مقابل، Hylok و Comfit میتوانند گزینههای مناسبی برای پروژههایی باشند که علاوه بر کیفیت، مدیریت هزینه نیز اهمیت دارد.
