منیفولد 5 شیر کامفیت سری C5VIM یک منیفولد ابزار دقیق برای استفاده در سیستمهای اندازهگیری فشار و بهخصوص ترانسمیترهای اختلاف فشار (Differential Pressure Transmitter) است. این منیفولد با ترکیب پنج شیر در یک مجموعه، امکان کنترل، ایزولهسازی و سرویس ایمن ترانسمیتر را فراهم میکند.
ساختار پنجشیره شامل دو شیر ایزولیشن، یک شیر اکوالایزر و دو شیر ونت یا کالیبراسیون است. این پیکربندی به کاربر اجازه میدهد در زمان تعمیر، تست یا کالیبراسیون، ترانسمیتر را از فرآیند جدا کرده و فشار دو طرف را در شرایط کنترلشده برابر یا تخلیه کند.

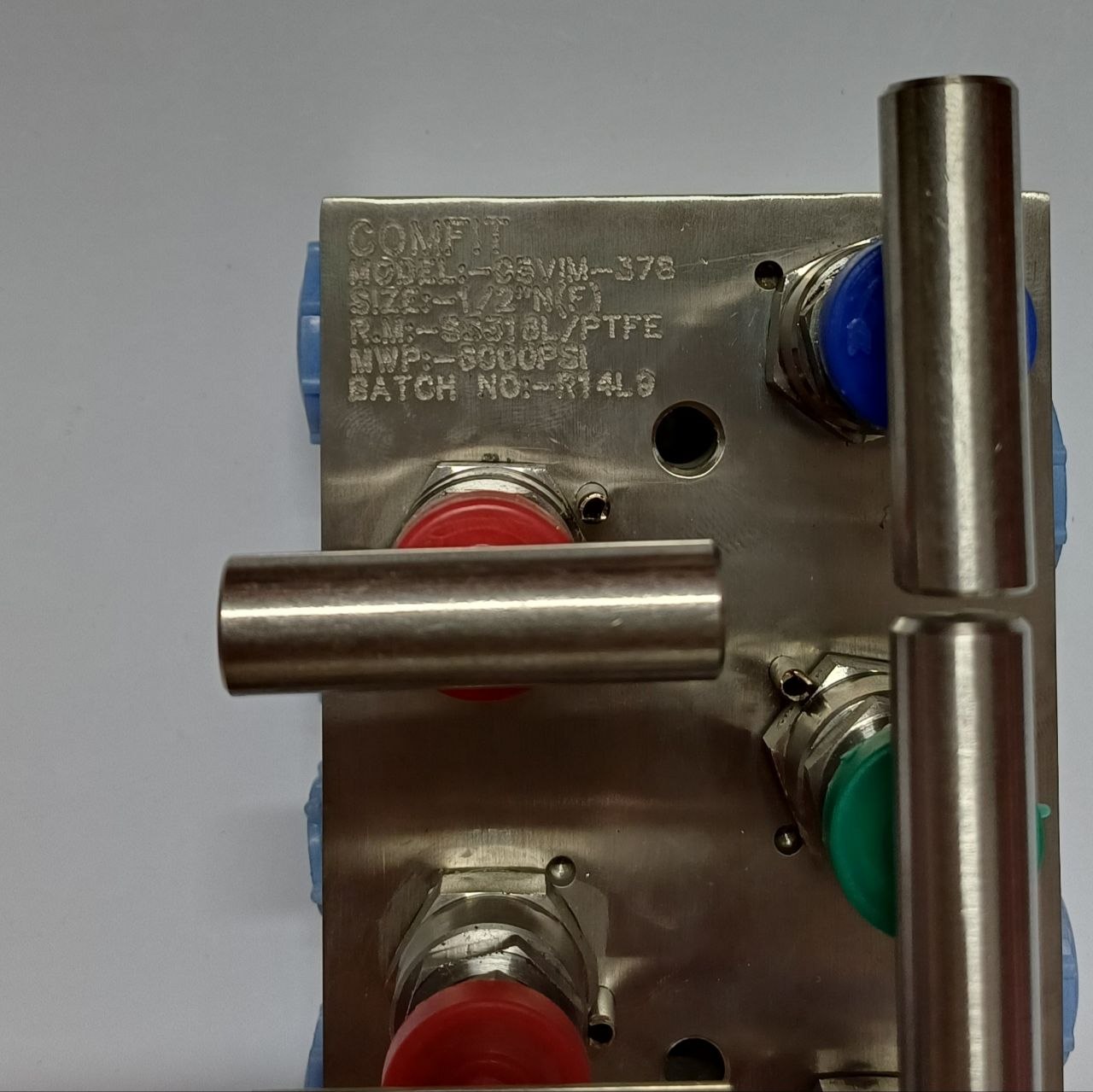

بدنه این منیفولد از استنلس استیل 316 ساخته شده و مطابق مشخصات حکشده روی محصول، فشار کاری آن تا 6000 PSI است. استفاده از پکینگ PTFE نیز آن را برای طیف وسیعی از سرویسهای ابزار دقیق و فرآیندی مناسب میکند. مشخصات منتشرشده برای منیفولدهای C5VIM نیز همین ترکیب 316SS، PTFE و فشار 6000 PSI را نشان میدهد.
