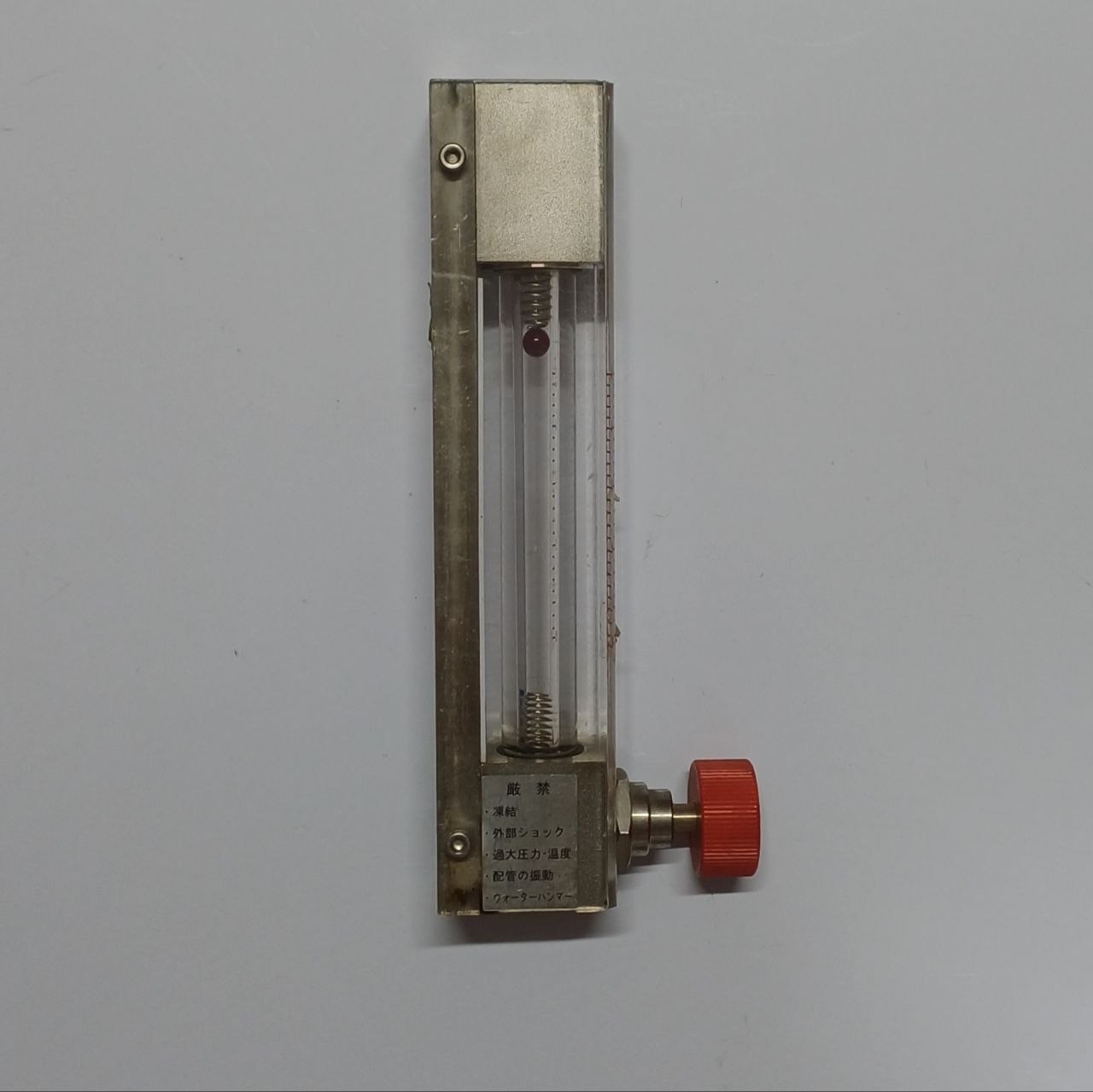

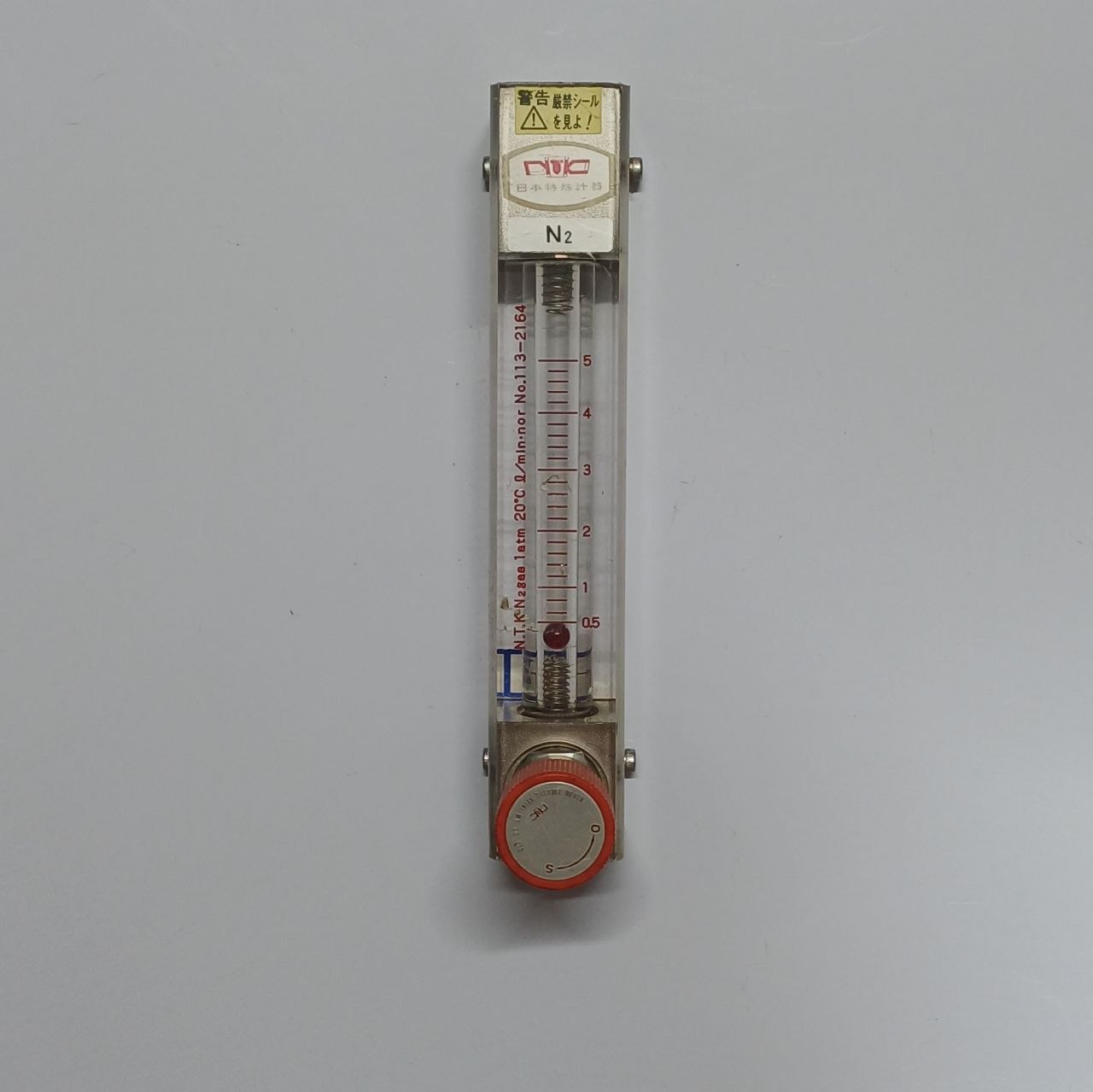

روتامتر گاز نیتروژن N₂
روتامتر گاز نیتروژن N₂ با رنج اندازهگیری 0.5 تا 5 لیتر بر دقیقه (L/min)، یک فلومتر سطح متغیر (Variable Area Flowmeter) برای اندازهگیری و کنترل جریان گاز نیتروژن است. این نوع روتامتر با استفاده از یک تیوب مدرج و شناور داخلی، امکان مشاهده مستقیم میزان جریان گاز را فراهم میکند و به دلیل ساختار ساده و مکانیکی، برای کاربردهای مختلف اندازهگیری جریان گاز مورد استفاده قرار میگیرد.
این روتامتر برای گاز نیتروژن (N₂) طراحی شده و مقیاس آن در محدوده 0.5 تا 5 L/min قرار دارد. شرایط مرجع درجشده برای اندازهگیری این محصول 20 درجه سانتیگراد و فشار 1 اتمسفر (1 atm) است. درج شرایط دما و فشار مرجع برای فلومترهای گاز اهمیت زیادی دارد، زیرا حجم گاز با تغییر دما و فشار تغییر میکند و مقدار دبی باید بر اساس شرایط مشخص تفسیر شود. در فلومترهای گاز نیز مشخصات دبی معمولاً همراه با شرایط مرجع دما و فشار ارائه میشوند.
نحوه عملکرد روتامتر
روتامتر از خانواده فلومترهای Variable Area یا فلومترهای سطح متغیر است. در این نوع تجهیز، گاز از قسمت پایین وارد مسیر اندازهگیری شده و از داخل تیوب مدرج عبور میکند. جریان گاز باعث حرکت شناور داخل تیوب میشود و موقعیت شناور روی مقیاس مدرج، میزان تقریبی جریان را نشان میدهد.
در این محصول، مقیاس اندازهگیری از 0.5 تا 5 L/min برای گاز نیتروژن مشخص شده است. وجود شیر تنظیم جریان در قسمت پایینی دستگاه نیز امکان کنترل و تنظیم میزان عبور گاز را فراهم میکند.
کاربرد روتامتر گاز نیتروژن
فلومتر نیتروژن در سیستمهایی که نیاز به اندازهگیری یا تنظیم جریان N₂ وجود دارد، کاربرد دارد. از جمله کاربردهای متداول این نوع تجهیز میتوان به سیستمهای گاز آزمایشگاهی، تجهیزات صنعتی، خطوط گاز نیتروژن، سیستمهای Purge و کاربردهای فرآیندی اشاره کرد.
در سیستمهای Purge، جریان کنترلشده نیتروژن میتواند برای جابهجایی یا جلوگیری از ورود گازها و آلودگیهای ناخواسته به یک مسیر یا محفظه مورد استفاده قرار گیرد. انتخاب روتامتر مناسب در چنین کاربردهایی باید بر اساس نوع گاز، محدوده جریان، فشار، دمای کاری و شرایط واقعی سیستم انجام شود.
ویژگیهای محصول
- مناسب برای گاز نیتروژن N₂
- رنج اندازهگیری 0.5 تا 5 L/min
- نوع تجهیز: روتامتر / فلومتر سطح متغیر
- نمایش مستقیم و مکانیکی دبی
- دارای تیوب شفاف مدرج
- دارای شناور داخلی
- دارای شیر تنظیم جریان
- شرایط مرجع 20°C و 1 atm
- ساختار فلزی
- نصب به صورت عمودی
- مناسب برای اندازهگیری و تنظیم جریان گاز
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع تجهیز | روتامتر / فلومتر سطح متغیر |
| سیال | نیتروژن (N₂) |
| رنج جریان | 0.5 تا 5 L/min |
| واحد اندازهگیری | لیتر بر دقیقه |
| شرایط مرجع | 20°C ، 1 atm |
| نوع نمایش | مکانیکی و مستقیم |
| تیوب | شفاف و مدرج |
| شیر تنظیم | دارد |
| ساختار بدنه | فلزی |
| جهت نصب | عمودی |
| شماره محصول | No. 113-2164 |
| برند | فعلاً نامشخص |
| مدل | فعلاً نامشخص |
