منیفولد 2 شیر اولیور مدل Y24S/PP/SSB
منیفولد 2 شیر اولیور مدل Y24S/PP/SSB یکی از منیفولدهای ابزار دقیق شرکت Oliver Valves است که برای نصب مستقیم روی تجهیزات اندازهگیری فشار طراحی شده است. سری Y24 یک منیفولد دو شیر با ساختار Female × Flanged است که امکان نصب مستقیم روی ترانسمیتر و کنترل مسیر فرآیند را فراهم میکند.
این محصول از دو شیر سوزنی تشکیل شده و برای ایزوله کردن تجهیز، Vent کردن و انجام عملیات سرویس و کالیبراسیون مورد استفاده قرار میگیرد. طراحی Y24 بهگونهای است که شیر Vent بهصورت مجزا در اختیار کاربر قرار دارد و امکان تخلیه یا ونت کردن تجهیز و انجام کالیبراسیون در محل را فراهم میکند. دیتاشیت Oliver همچنین عملکرد آببندی Bubble-Tight، نوک غیرچرخان و ضدگیرپاژ و مکانیزم آببندی دینامیک را برای این خانواده از منیفولدها ذکر میکند.
مدل دقیق محصول Y24S/PP/SSB است. حرف S در این کد نشاندهنده استفاده از 316 Stainless Steel است. گزینه PP نشان میدهد که اتصال Vent با Blank Plug تجهیز شده و گزینه SSB مربوط به استفاده از پیچهای استیل برای نصب منیفولد روی ترانسمیتر است. این کدگذاری در دیتاشیت Oliver Valves برای سری Y24 قابل مشاهده است.

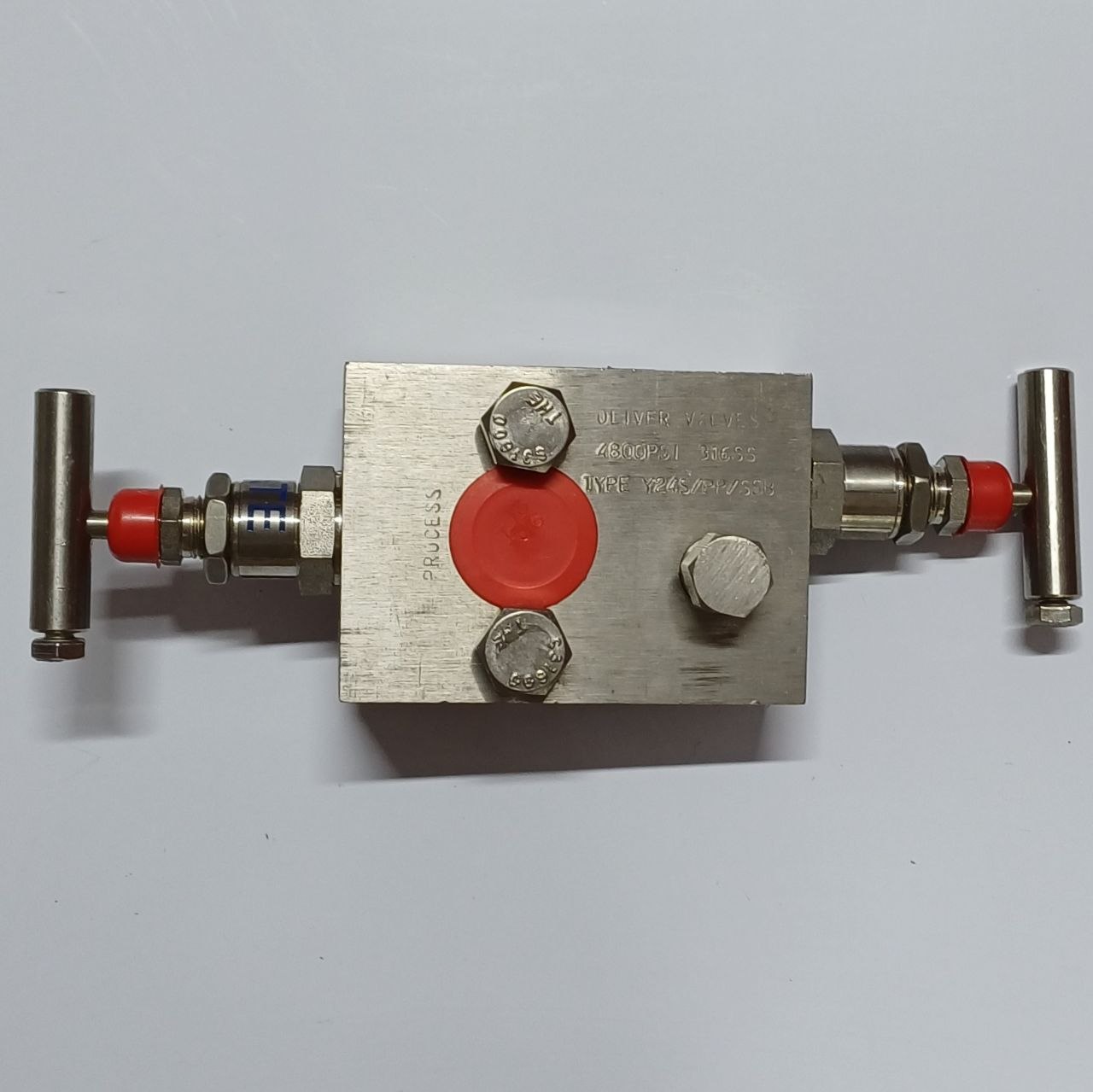

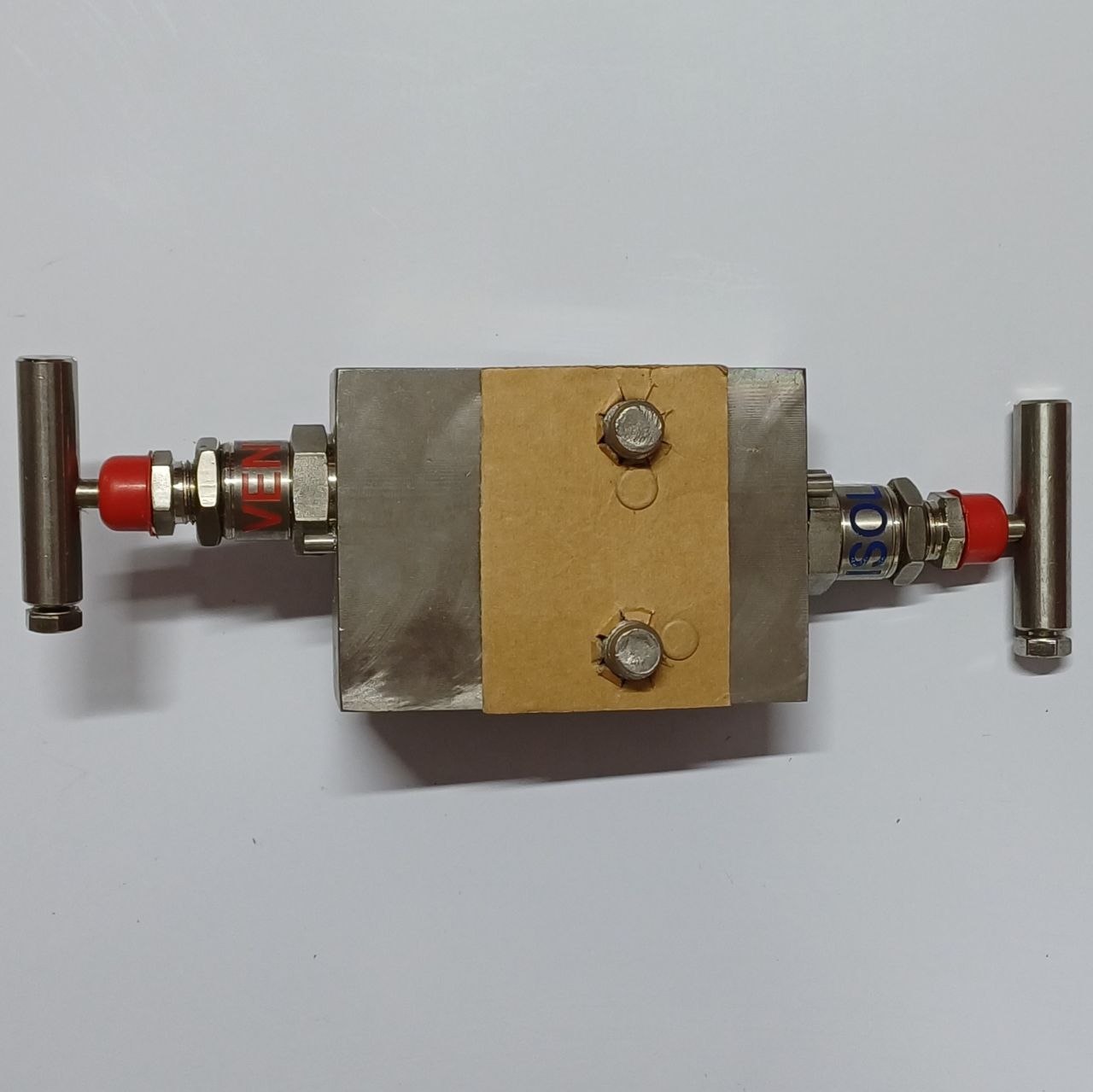

روی قطعه موجود در تصاویر نیز عبارتهای OLIVER VALVES، 4800 PSI، 316SS و TYPE Y24S/PP/SSB بهصورت حکشده روی بدنه دیده میشود. بنابراین مشخصات مربوط به جنس و فشار این محصول را بر اساس اطلاعات واقعی درجشده روی قطعه ثبت میکنیم.
منیفولد Oliver Y24 دارای اتصال فرآیندی 1/2 اینچ و اتصال Vent برابر 1/4 اینچ NPT است. قطر داخلی مسیر یا Bore استاندارد این مدل 0.21 اینچ معادل 5.4 میلیمتر بوده و Seat آن از نوع Metal-to-Metal است. همچنین شیرها به T-Bar Handle مجهز هستند.
یکی از ویژگیهای مهم منیفولدهای Y24، طراحی شیر سوزنی با Non-Rotating Tip است. این طراحی باعث میشود نوک شیر هنگام بسته شدن حرکت خطی داشته باشد و احتمال Galling یا گیرپاژ کاهش پیدا کند. مکانیزم Anti-Blowout Spindle نیز بهعنوان یکی از ویژگیهای ایمنی این خانواده معرفی شده است.
بدنه 316 Stainless Steel این مدل، آن را برای استفاده در بسیاری از سیستمهای ابزار دقیق صنعتی، واحدهای فرآیندی، صنایع نفت و گاز، پتروشیمی و سایر کاربردهایی که به مقاومت مناسب در برابر شرایط محیطی و فرآیندی نیاز دارند، مناسب میکند.
منیفولد 2 شیر اولیور Y24S/PP/SSB بهخصوص برای نصب مستقیم روی تجهیزات اندازهگیری فشار و کاربردهایی که نیاز به ایزولاسیون و Vent مستقل دارند، انتخاب مناسبی است. طراحی جمعوجور Direct Mount نیز باعث میشود مجموعه نصبشده فضای کمتری نسبت به برخی آرایشهای متداول لولهکشی و اتصالات جداگانه اشغال کند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| برند | Oliver Valves |
| نام فارسی برند | اولیور |
| نوع محصول | منیفولد 2 شیر |
| سری / Type | Y24 |
| مدل | Y24S/PP/SSB |
| تعداد شیر | 2 |
| نوع منیفولد | Direct Mount |
| نوع اتصال | Female × Flanged |
| جنس بدنه | 316 Stainless Steel |
| فشار درجشده روی محصول | 4800 PSI |
| اتصال فرآیندی | 1/2 inch |
| اتصال Vent | 1/4 inch NPT |
| Bore | 0.21 inch / 5.4 mm |
| نوع Seat | Metal-to-Metal |
| نوع Handle | T-Bar |
| Tip | Non-Rotating / Anti-Galling |
| Spindle | Anti-Blowout |
| Packing | PTFE / Graphite Foil |
| PP | Blank Plug in Vent Connection |
| SSB | Stainless Steel Transmitter Mounting Bolts |
| کاربرد | نصب مستقیم روی ترانسمیتر فشار |
مشخصات پایه سری Y24 از دیتاشیت Oliver Valves گرفته شده و موارد اختصاصی مثل 4800 PSI و کد Y24S/PP/SSB بر اساس قطعه موجود در تصاویر ثبت شدهاند.
کاربردهای محصول
منیفولد 2 شیر اولیور مدل Y24S/PP/SSB در کاربردهای مختلف ابزار دقیق و فرآیندی قابل استفاده است، از جمله:
- نصب مستقیم روی ترانسمیترهای فشار
- ایزولاسیون تجهیزات اندازهگیری
- Vent کردن ترانسمیتر
- انجام کالیبراسیون در محل
- سیستمهای ابزار دقیق صنعتی
- صنایع نفت و گاز
- صنایع پتروشیمی
- پالایشگاهها
- واحدهای فرآیندی
- سیستمهای کنترل و اندازهگیری فشار
مزایای محصول
- ساختار دو شیر برای ایزولاسیون و Vent
- طراحی Direct Mount
- بدنه 316 Stainless Steel
- فشار کاری درجشده 4800 PSI
- اتصال فرآیندی 1/2 اینچ
- اتصال Vent برابر 1/4 NPT
- Non-Rotating Tip
- Anti-Galling
- Anti-Blowout Spindle
- Metal-to-Metal Seat
- مناسب برای کاربردهای ابزار دقیق صنعتی
- طراحی جمعوجور برای نصب مستقیم
فرمت PDF | دیتاشیت فنی Oliver Valves
